Voltage drop pada kompensasi Automatic Voltage Regulator (AVR) adalah isu teknis yang sering dihadapi dalam operasional genset diesel. Fenomena ini dapat menyebabkan fluktuasi tegangan output yang tidak diinginkan, mengganggu stabilitas pasokan listrik, dan berpotensi merusak peralatan elektronik sensitif yang terhubung. Memahami akar permasalahan dan solusi yang tepat, termasuk **kalibrasi voltage drop kompensasi AVR**, penting untuk memastikan genset beroperasi secara optimal. Pembahasan ini mencakup identifikasi masalah, penyebab, dan langkah-langkah perbaikannya.
Masalah Umum Voltage Drop Kompensasi AVR di Lapangan
Voltage drop pada sistem kompensasi AVR genset seringkali muncul sebagai masalah yang kompleks. Ketika beban listrik pada genset meningkat secara tiba-tiba, tegangan output cenderung menurun atau mengalami ‘drop’. Idealnya, AVR akan merespons dengan cepat untuk menstabilkan tegangan kembali ke level nominal. Namun, pada kasus voltage drop yang signifikan, penurunan tegangan ini bisa drastis, bahkan sebelum AVR sempat melakukan koreksi yang memadai. Hal ini dapat menyebabkan peralatan yang beroperasi menjadi tidak stabil, seperti lampu berkedip, motor kehilangan tenaga, atau bahkan sistem kontrol elektronik mengalami reset. Masalah ini lebih rentan terjadi pada genset yang telah beroperasi dalam jangka waktu lama atau yang sistem AVR-nya belum dikalibrasi ulang sesuai standar operasional terkini. Dampak voltage drop ini bervariasi tergantung jenis beban. Untuk beban resistif seperti pemanas atau lampu pijar, penurunan tegangan akan mengurangi output daya dan intensitas cahaya. Pada beban induktif seperti motor listrik, voltage drop dapat menyebabkan peningkatan arus, pemanasan berlebih, dan penurunan torsi, yang berpotensi merusak motor atau mengurangi efisiensinya. Peralatan elektronik sensitif seperti komputer, PLC, atau sistem kontrol presisi sangat rentan terhadap fluktuasi tegangan, yang dapat menyebabkan kegagalan fungsi, kehilangan data, atau kerusakan permanen. Memahami dan mengatasi isu ini adalah kunci untuk menjaga stabilitas daya.
Penyebab Voltage Drop pada Kompensasi AVR
Voltage drop yang tidak diinginkan pada sistem kompensasi AVR genset dapat disebabkan oleh beberapa faktor. Memahami penyebab ini membantu dalam melakukan **kalibrasi voltage drop kompensasi AVR** yang tepat. Salah satu penyebab paling umum adalah **peningkatan resistansi internal** pada komponen-komponen sistem kelistrikan genset. Seiring waktu, kabel-kabel koneksi, terminal, dan bahkan gulungan alternator dapat mengalami oksidasi atau korosi akibat paparan kelembaban, debu, atau zat kimia di lingkungan operasional. Peningkatan resistansi ini akan menghambat aliran arus listrik, menyebabkan penurunan tegangan yang signifikan terutama saat beban berat karena adanya rugi-rugi daya (I^2R losses). Kondisi kumparan alternator yang mulai aus atau terbakar sebagian juga dapat mengurangi kemampuannya menghasilkan tegangan yang stabil di bawah beban. Kerusakan isolasi antar-lilitan (inter-turn short) atau antar-fasa pada kumparan dapat mengurangi efisiensi medan magnet yang dihasilkan, sehingga output tegangan menjadi tidak optimal. Suhu lingkungan yang ekstrem juga dapat meningkatkan resistansi komponen konduktor dan menurunkan efisiensi kerja komponen semikonduktor pada AVR, memperburuk masalah voltage drop. Terakhir, **pengaturan (setting) kompensasi AVR yang tidak tepat** menjadi faktor penting. AVR dirancang untuk mengkompensasi penurunan tegangan akibat resistansi kabel dari genset ke beban. Fitur kompensasi ini sering disebut sebagai ‘droop’ atau ‘voltage droop compensation’. Droop adalah penurunan tegangan output yang disengaja dan proporsional terhadap peningkatan beban reaktif (biasanya diukur dalam persentase tegangan nominal per unit arus reaktif). Jika setting kompensasi ini terlalu rendah atau tidak sesuai dengan panjang dan ukuran kabel yang digunakan, maka voltage drop yang terlihat di titik beban akan lebih besar dari yang seharusnya dikompensasi. Sebaliknya, setting yang terlalu tinggi dapat menyebabkan over-kompensasi dan ketidakstabilan sistem. Faktor lain yang juga dapat berkontribusi adalah **kualitas grounding yang buruk**, yang dapat menyebabkan jalur arus balik yang tidak efisien dan fluktuasi tegangan, serta **gangguan harmonisa** dari beban non-linier yang dapat mendistorsi bentuk gelombang tegangan dan memengaruhi kinerja AVR.
Cara Mengatasi Voltage Drop Kompensasi AVR

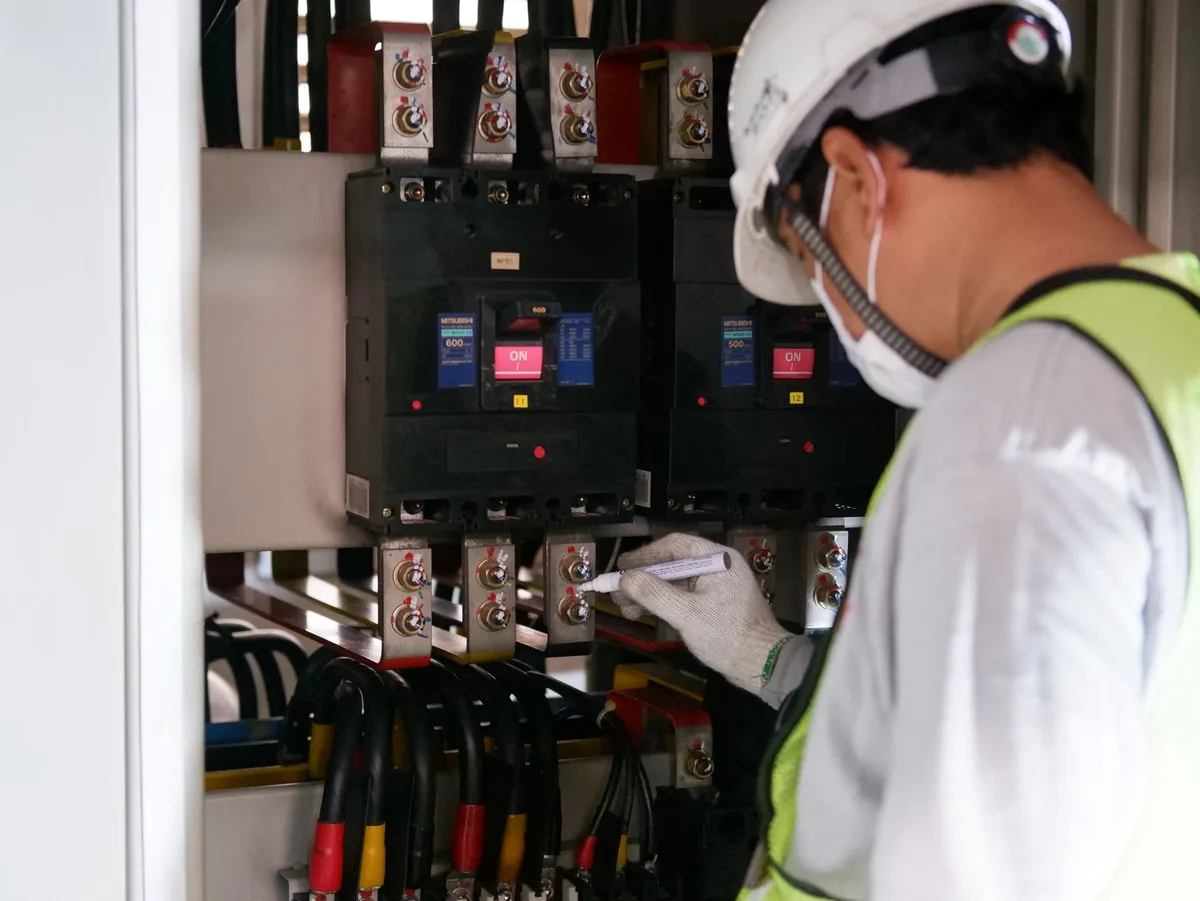

Mengatasi voltage drop pada kompensasi AVR memerlukan pendekatan sistematis yang mencakup inspeksi, pembersihan, pengujian, dan kalibrasi. Fokus utama adalah pada kalibrasi AVR yang tepat. Lakukan **inspeksi visual menyeluruh** pada seluruh sistem kelistrikan genset, mulai dari terminal baterai, koneksi kabel utama pada alternator, hingga sambungan pada panel kontrol dan AVR itu sendiri. Cari tanda-tanda korosi, kendornya baut, kabel yang terkelupas, atau tanda-tanda panas berlebih (discoloration pada isolasi kabel). **Bersihkan semua terminal dan konektor** menggunakan pembersih kontak elektrik non-residu khusus untuk menghilangkan oksidasi dan memastikan koneksi yang baik. Pastikan semua baut dan mur pada terminal dikencangkan sesuai torsi yang direkomendasikan pabrikan. Periksa juga kondisi fisik kumparan alternator; jika ada tanda-tanda terbakar, kerusakan isolasi, atau bau hangus, perbaikan atau penggantian mungkin diperlukan. Lakukan pengujian resistansi isolasi kumparan (menggunakan megger) dan resistansi lilitan (menggunakan ohmmeter presisi) untuk mendeteksi kerusakan internal.
Lakukan **pengukuran resistansi kabel** dari genset ke titik beban menggunakan multimeter atau megger. Bandingkan hasil pengukuran dengan standar atau spesifikasi kabel yang seharusnya. Kabel yang terlalu kecil untuk jarak dan arus yang mengalir akan memiliki resistansi tinggi, menyebabkan voltage drop yang signifikan. Jika resistansi terlalu tinggi, pertimbangkan penggantian kabel dengan ukuran penampang yang lebih besar atau panjang yang lebih pendek. Standar umum merekomendasikan voltage drop tidak lebih dari 2-3% dari tegangan nominal untuk sebagian besar aplikasi daya.
Langkah berikutnya adalah melakukan kalibrasi AVR. Proses ini biasanya melibatkan penyesuaian potensiometer atau pengaturan digital pada AVR untuk mengoptimalkan respons terhadap perubahan beban dan mengkompensasi penurunan tegangan akibat resistansi kabel. Langkah-langkah kalibrasi AVR secara umum:
- Pemeriksaan Awal: Pastikan semua koneksi AVR benar dan aman. Periksa tegangan input AVR dari kumparan bantu (auxiliary winding) atau PMG (Permanent Magnet Generator) jika ada.
- Penyetelan Tegangan Tanpa Beban (No-Load Voltage Adjustment): Hidupkan genset tanpa beban. Gunakan potensiometer ‘VOLT’ atau ‘V/ADJ’ pada AVR untuk menyetel tegangan output genset ke nilai nominal yang diinginkan (misalnya, 400V atau 230V).
- Penyetelan Stabilitas (Stability Adjustment): Jika AVR memiliki potensiometer ‘STAB’ atau ‘GAIN’, setel untuk mencapai respons tegangan yang stabil tanpa osilasi saat beban berubah. Mulai dari posisi tengah, lalu sesuaikan perlahan hingga tegangan stabil saat beban dihidupkan atau dimatikan.
- Penyetelan Kompensasi Droop (Droop Compensation Adjustment): Langkah ini krusial untuk mengatasi voltage drop. Potensiometer ‘DROOP’ atau ‘COMP’ digunakan untuk mengatur seberapa besar tegangan akan turun secara proporsional terhadap beban reaktif. Untuk melakukan ini secara akurat, genset perlu diuji dengan beban reaktif (misalnya, menggunakan load bank induktif). Secara bertahap tambahkan beban, dan sesuaikan potensiometer droop hingga voltage drop di titik beban sesuai dengan yang diinginkan (misalnya, 2-3% pada beban penuh). Dalam operasi paralel, droop biasanya disetel untuk memastikan pembagian beban reaktif yang merata antar genset.
- Penyetelan Batas Eksitasi Berlebih (Over-Excitation Limiter): Beberapa AVR memiliki fitur ini untuk melindungi alternator dari arus eksitasi berlebih. Setel sesuai rekomendasi pabrikan.
- Penyetelan Proteksi Frekuensi Rendah (Under-Frequency Protection / Volts/Hz): Fitur ini mengurangi tegangan output secara proporsional jika frekuensi genset turun di bawah ambang batas tertentu, melindungi alternator dari kerusakan akibat operasi pada kecepatan rendah. Setel sesuai spesifikasi.
Dalam praktik di industri manufaktur, kalibrasi ulang AVR yang tepat dapat secara signifikan mengurangi voltage drop. Untuk beberapa model AVR, mungkin diperlukan peralatan pengujian beban khusus (load bank) untuk menyetel kompensasi secara akurat dan mensimulasikan kondisi beban nyata. Konsultasikan manual servis genset atau hubungi teknisi profesional untuk panduan kalibrasi ini yang aman dan tepat. Penyetelan ulang AVR secara berkala direkomendasikan, setidaknya setiap 1000 jam operasional atau sesuai rekomendasi pabrikan.
| Gejala | Kemungkinan Penyebab | Solusi |
|---|---|---|
| Penurunan tegangan signifikan saat beban berat, bahkan setelah AVR merespons. | Resistansi kabel tinggi (koneksi kendor, kabel terkorosi/aus); Kabel terlalu kecil untuk beban. | Bersihkan dan kencangkan semua terminal koneksi. Ganti kabel yang aus atau gunakan kabel berukuran lebih besar sesuai perhitungan arus dan jarak. |
| Tegangan output tidak stabil, berfluktuasi liar saat beban berubah. | Pengaturan AVR tidak tepat (terutama stabilitas dan droop); Kumparan alternator rusak/aus; Gangguan harmonisa dari beban. | Kalibrasi ulang AVR sesuai spesifikasi pabrikan. Periksa kondisi kumparan alternator; perbaiki atau ganti jika perlu. Identifikasi dan mitigasi sumber harmonisa. |
| Tegangan output terlalu rendah secara konsisten, bahkan tanpa beban berat. | AVR rusak atau komponen internalnya gagal; Tegangan eksitasi awal rendah; Kerusakan pada dioda penyearah di alternator. | Periksa komponen AVR, lakukan penggantian jika terdeteksi kerusakan. Periksa tegangan eksitasi. Periksa dan ganti dioda penyearah jika rusak. |
| Tegangan output turun drastis saat beban tiba-tiba ditambahkan. | Kapasitas genset tidak mencukupi beban; AVR tidak responsif atau setting stabilitas tidak tepat; Inrush current beban terlalu tinggi. | Pastikan kapasitas genset sesuai dengan total beban puncak. Lakukan pengujian respons AVR dengan beban dan sesuaikan setting stabilitas. Pertimbangkan soft starter untuk beban motor besar. |
| Pemanasan berlebih pada terminal atau kabel. | Koneksi kendor atau terkorosi; Kabel terlalu kecil; Arus berlebih. | Kencangkan dan bersihkan semua koneksi. Ganti kabel dengan ukuran yang sesuai. Periksa beban total. |
Tips Pencegahan
Pencegahan menjaga kinerja optimal genset dan menghindari masalah voltage drop yang berulang. Lakukan **jadwal perawatan rutin** yang mencakup pemeriksaan koneksi kelistrikan. Pastikan semua baut dan terminal terkencang dengan baik dan bebas dari korosi. Gunakan pelumas atau pelindung kontak elektrik yang sesuai untuk mencegah oksidasi pada terminal. Lakukan pemeriksaan termal (menggunakan thermal imager) pada semua koneksi daya utama secara berkala untuk mengidentifikasi titik panas yang mengindikasikan resistansi tinggi sebelum menjadi masalah serius. Lakukan kalibrasi AVR secara periodik, terutama setelah genset mengalami penggunaan berat atau setelah penggantian komponen kelistrikan. Mengacu pada standar ISO 8528-1:2018, pemeliharaan berkala penting untuk menjaga performa genset. Hindari penambahan beban yang melebihi kapasitas nominal genset secara tiba-tiba. Penambahan beban mendadak, terutama beban induktif besar, dapat menyebabkan inrush current yang tinggi dan membebani AVR secara ekstrem. Jika perlu menambah beban, lakukan secara bertahap dan pantau respons tegangan output. Pemilihan ukuran kabel yang tepat sesuai standar SNI 0225:2020 untuk jarak dari genset ke titik beban berkontribusi signifikan; kabel yang terlalu kecil akan meningkatkan resistansi dan menyebabkan voltage drop yang lebih besar. Perhitungan ukuran kabel harus mempertimbangkan arus maksimum, panjang kabel, dan persentase voltage drop yang diizinkan. Pastikan sistem grounding genset terpasang dengan benar dan terawat untuk menyediakan jalur arus balik yang efisien dan aman. Dengan menerapkan langkah-langkah pencegahan ini, risiko voltage drop dapat diminimalkan dan pasokan listrik yang stabil dari genset dapat dipastikan.
FAQ
Apa itu kalibrasi voltage drop kompensasi AVR?
Voltage drop pada kompensasi AVR adalah penurunan tegangan output genset yang terjadi ketika beban listrik meningkat. AVR seharusnya mengkompensasi penurunan ini untuk menjaga tegangan tetap stabil. **Kalibrasi voltage drop kompensasi AVR** adalah proses penyesuaian sistem AVR untuk memastikan kompensasi ini bekerja optimal. Namun, jika penurunan terjadi secara signifikan sebelum AVR merespons, jika pengaturan kompensasi (droop) AVR tidak tepat, atau jika ada masalah pada sistem kelistrikan, maka voltage drop ini menjadi masalah yang perlu diatasi. Kompensasi droop pada AVR secara spesifik adalah fitur yang memungkinkan penurunan tegangan output secara terkontrol seiring peningkatan beban reaktif, seringkali untuk tujuan pembagian beban yang merata saat genset beroperasi paralel.
Bagaimana cara mengetahui apakah voltage drop disebabkan oleh AVR atau kabel?
Anda dapat melakukan pengujian dengan mengukur tegangan langsung di terminal output alternator genset dan membandingkannya dengan tegangan di titik beban. Gunakan multimeter presisi untuk pengukuran ini. Jika tegangan di terminal alternator stabil dan sesuai nominal saat beban diterapkan, namun turun drastis di titik beban, kemungkinan besar masalahnya ada pada kabel, koneksi, atau ukuran kabel yang tidak memadai. Jika tegangan di terminal alternator juga tidak stabil atau turun signifikan saat beban diterapkan, maka masalahnya mungkin ada pada AVR, kumparan alternator, atau sistem eksitasi genset.
Seberapa sering kalibrasi voltage drop kompensasi AVR harus dilakukan?
Frekuensi kalibrasi ini bervariasi tergantung pada jenis genset, intensitas penggunaan, dan lingkungan operasional. Namun, sebagai panduan umum, kalibrasi ulang disarankan setidaknya setiap 1000 jam operasional atau setahun sekali, mana yang tercapai lebih dulu. Ini juga penting dilakukan setelah genset mengalami perbaikan besar, penggantian komponen kelistrikan, atau jika ada indikasi ketidakstabilan tegangan atau masalah voltage drop yang berulang. Kalibrasi yang teratur memastikan AVR beroperasi pada parameter optimalnya.
Apa dampak voltage drop yang tidak diatasi?
Voltage drop yang tidak diatasi dapat memiliki beberapa dampak negatif. Pertama, peralatan listrik yang terhubung mungkin tidak beroperasi secara efisien atau bahkan rusak, terutama peralatan elektronik sensitif. Kedua, motor listrik dapat mengalami pemanasan berlebih dan penurunan torsi, mengurangi umur pakainya. Ketiga, lampu dapat berkedip dan sistem kontrol dapat mengalami reset, mengganggu operasional. Keempat, dalam jangka panjang, voltage drop yang persisten dapat menyebabkan kerusakan pada alternator itu sendiri karena AVR terus-menerus mencoba mengkompensasi dengan meningkatkan arus eksitasi.
Kesimpulan
Voltage drop pada kompensasi AVR merupakan tantangan teknis yang dapat diatasi dengan pemahaman mendalam mengenai penyebabnya dan penerapan solusi yang tepat, terutama melalui kalibrasi AVR. Inspeksi rutin, pembersihan koneksi, penggunaan kabel yang sesuai, dan kalibrasi AVR secara berkala adalah kunci untuk menjaga stabilitas daya genset. Dengan perawatan yang tepat, genset akan terus berfungsi optimal, melindungi peralatan dari kerusakan, dan memastikan kelancaran operasional industri. Investasi waktu dan sumber daya dalam pemeliharaan dan kalibrasi AVR yang benar akan menghasilkan pasokan listrik yang lebih andal dan efisien, serta memperpanjang umur pakai genset.
